批发电木万能板5*7cm万用板线路板洞洞板实验板1.5mm 孔距2.54mm

批发电木万能板5*7cm万用板线路板洞洞板实验板1.5mm 孔距2.54mm

商品名称:批发电木万能板5*7cm万用板线路板洞洞板实验板1.5mm 孔距2.54mm

商品销量:

收藏数量:474

店铺名称: 旺诚电子科技

旺旺: 杨松旭

公司名称:

行业: 3C数码/女装/流行女装

地址:

店铺名称:旺诚电子科技

市场上面很多都是厚度1.2mm的,此板厚度是1.5mm,价格更低质量优等可提供OEM贴牌订做,详情请联系客服,做到淘宝价格最低!

\

名称:单孔万能板电木板5cm*7cm

\

材质:纸板/电木板

\

厚度:1.5mm

\

孔距:2.54mm

\

孔径:1.0mm

\

重量约:0.007kg/片(快递可联系客服进行调整,谢谢!)

\

QQ:

\

提示:此板为正常生产的高品质电路板,低价赚人气!低价不限购!!!!

\
\
\



\
\



\

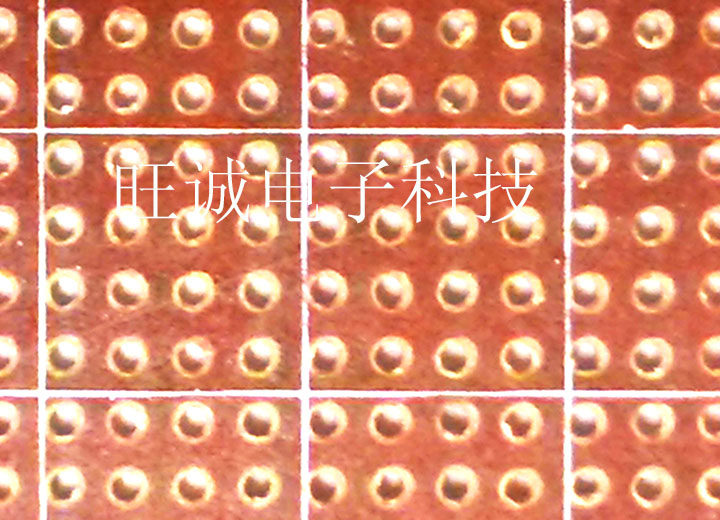

正面细节实拍图!!

\

\

反面细节实拍图

\

\



\

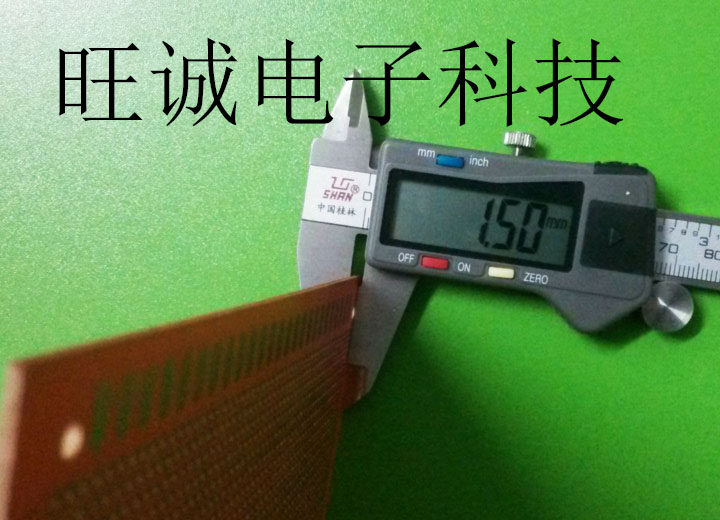

实物厚度测量图

\

\
\
\



\

【技巧】万能洞洞板的手工焊接说明   《仅供参考》

\



\

万能电路板也叫万用板、实验板,这是一种通用设计的电路板,通常其板上布满标准的IC间距(2.54mm)的圆型独立的焊盘,看起来整个板子上都是小孔,所以也俗称为“洞洞板”。相比专业的PCB印刷电路板,洞洞板具有成本低、使用方便、扩展灵活等特点。

\



\

元件布局

\

一般在洞洞板上布局元器件,就是基本上对照的电路原理图上元器件的布局规划,从关键器件为中心开始布局,其他元器件围绕着中心以见缝插针的方式布局。对于熟悉电子电路的人,可以遵照这种方式边焊接边规划,无序中体现着有序,效率较高。但一般人不推荐直接焊板,而是建议按照以上的布局原则,先在纸上进行初步的布局做好图纸,然后再按照图纸进行焊接,对于初学者甚至建议可以用笔在洞洞板正面把走线也画上去,以方便对照焊接。

\



\

焊接技巧

\

很多初学者焊的板子很不稳定,容易短路或断路。除了布局不够合理和焊工不良等因素外,缺乏技巧是造成这些问题的重要原因之一。掌握一些技巧可以使电路反映到实物硬件的复杂程度大大降低,减少飞线的数量,让电路更加稳定(以下部分内容摘自互联网)。
1、初步确定电源、地线的布局
电源贯穿电路始终,合理的电源布局对简化电路起到十分关键的作用。某些洞洞板布置有贯穿整块板子的铜箔,应将其用作电源线和地线;如果无此类铜箔,也需要对电源线、地线的布局有个初步的规划。

\

2、善于利用元器件的引脚
洞洞板的焊接需要大量的跨接、跳线等,不要急于剪断元器件多余的引脚,有时候直接跨接到周围待连接的元器件引脚上会事半功倍。另外,本着节约的材料的目的,可以把剪短的元器件引脚收集起来作为跳线用材料。

\

3、善于设置跳线
多设置跳线不仅可以简化连线,而且要美观得多(见下图横卧的跳线)。

\

\

  4、善于利用排针
排针有许多灵活的用法(见上图竖起的排针)。比如两块板子相连,就可以用排针和排座,排针既起到了两块板子间的机械连接作用又起到电气连接的作用。这一点借鉴了电脑的板卡连接方法。

\

5、在需要的时候隔断铜箔
在使用连孔板的时候,为了充分利用空间,必要时可用小刀割断某处铜箔,这样就可以在有限的空间放置更多的元器件。

\

6、充分利用双面板
双面板比较昂贵,既然选择它就应该充分利用它。双面板的每一个焊盘都可以当作过孔,灵活实现正反面电气连接。

\



\

走线方式

\

焊接洞洞板有很多种方法,传统用得最多的是“飞线连接法”,而近来比较流行的一种方法叫“锡接走线法”。

\

\

飞线连接法”,这种走线方法没有太大的技巧,一般选用细导线或者进行电路连接,尽量沿着水平和竖直走线,整洁清晰。不过这种方式对于稍微复杂的电路,假如布局不合理可能会存在较多交叉或者重叠的飞线,有可能会对电气特性有一点影响,而且焊接时要求头脑特别清晰且要有一定的焊接经验才能理清交错的飞线。

\
\

  “锡接走线法”,这是直接借助焊锡把各焊盘节点连接起来的一种走线方式,其有着线路清晰、工艺美观、性能稳定等特点。不过假如是直接用焊锡连接相邻焊盘的话,会比较浪费焊锡,而且对焊锡质量以及个人焊接工艺都要求较高。
\



\



\
