量大价格从优，欢迎寻价！！！！本产品电流输入默认为端子接线方式，如需电流穿孔输入的请拍另外的产品。使用说明书下载地址：http://www.szzczh.cn/download.aspx

ZH-40243  24路交流电流电压(混合)采集模块

    使用说明书

关键词：电流电压检测、多路电流检测、RS485通讯、MODBUS协议、直有效值测量、电流电压采集模块



一、产品概述

本产品为一款实时测量24路交流电流(或电压)的数据采集模块，(电流电压通道,由客户订货时确定),采用高精密电流(压)互感器实现信号的隔离与传感，信号测量采用专用的真有效值测量芯片，可准确测量各种波形的电流(压)真有效值，且精度高，稳定性好；采用标准RS-485总线接口和MODBUS-RTU协议。广泛应用于路灯监控、生产自动化检测、LED灯老化检测等。本产品具有特点以下：

Ø  24路同步采样相互独立A/D，0.1秒完成24路所有通道的数据采集更新；

Ø  精度高，采用24位A/D采样；

Ø  稳定性好，测量精度不受环境温度影响；

Ø  电流(压)由端子输入，使用方便；

二、产品型号

   ZH-40243-14     24路交流混合式采集模块(可指定任意路电流或电压输入)
  ZH-40123-14     12路交流混合式采集模块(可指定任意路电流或电压输入)
  ZH-40241-14     24路交流电压采集模块
  ZH-40121-14     12路交流电压采集模块
  ZH-40242B-14     24路交流电流采集模块
  ZH-40122B-14     12路交流电流采集模块

三、性能指标

Ø  精度等级：0.5%FS；

Ø  电流量程：0~5AAC/0~10AAC

Ø  电压量程：0~10VAC-500VAC

Ø  工作温度：-20℃～+60℃；

Ø  数据更新时间：100mS；

Ø  隔离耐压：>2500V DC；

Ø  辅助电源：+12V或24V DC(15V~30V)；

Ø  额定功耗：2W；

Ø  输出接口：RS-485；

Ø  数据输出：24路交流电流(压)值；

Ø  通讯波特率：4800、9600、19200、28800 bps；

Ø  数据格式：无校验、8个数据位、1个停止位

Ø  通讯协议：MODBUS-RTU协议；

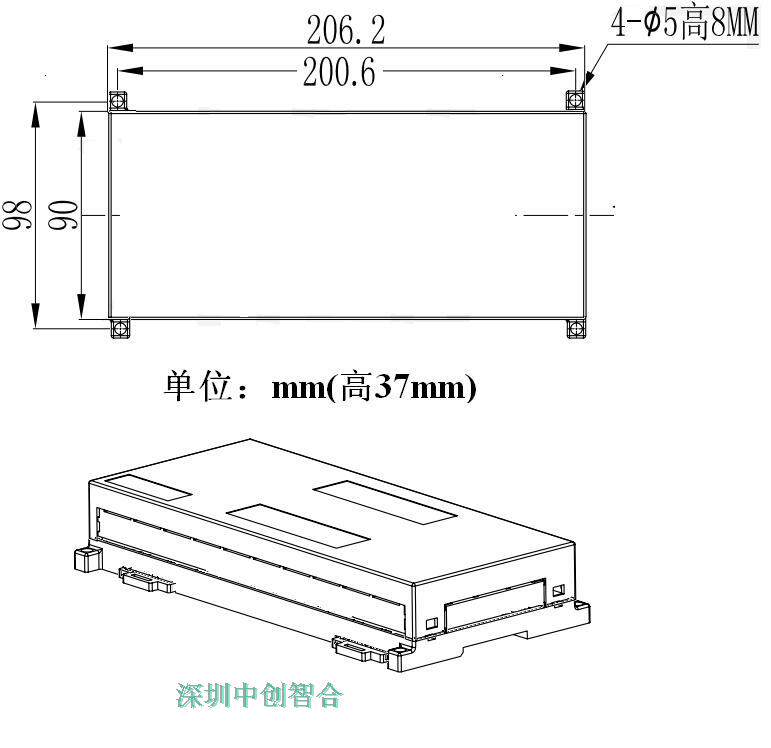

四、产品外观与安装尺寸

五、产品接线说明

电流和电压通道具体通道数由客户订货时确定,总通道数为24路。

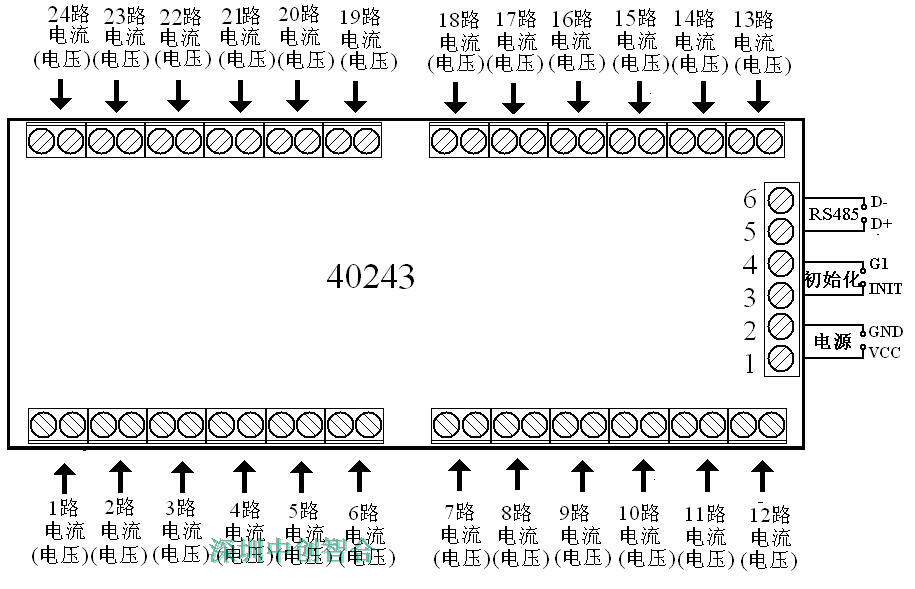

图四、产品接线参考图

说明：电流输入通过端子输入，必须保证电流的线头3X3(mm)，否则电流导线无法接入。

表一、引脚定义

     说明：初始化端为地址与波特率初始化，短接后给产品上电，地址与波特率将初始化为01与9600。

六、MODBUS通讯协议

1、报文格式

(1)、功能码0x03---查询从设备寄存器内容

主设备报文

从设备正确报文





(2)、功能码0x10---对从设备寄存器置数

  主设备报文

从设备正确报文

注：1、CRC检验码低位在前、高位在后,寄存器地址, 寄存器个数,数据均为高位在前、低位在后;

    2、寄存器字长为16bit(两个字节)

2、寄存器说明与命令格式

(1)、电参量数据寄存器定义表

数据范围说明：0~10000(十进制)为额定范围值,最大输出数据为12000。



(2)、模块名、地址与波特率寄存器定义表

(3)、命令举例

命令中所有寄存器地址字节、寄存器个数字节、数据字节高位在前，低位在后；CRC校验码低位在前，高位字节在后；

A：读所有24组电流数据发送命令举例：

从设备地址	功能码	起始寄存器地址		寄存器个数		CRC-L	CRC-H
01H	03H	00H	00H	00H	18H	45H	C0H

说明：从寄存器0开始连续读24个寄存器数据，每一路电流数据占用一个寄存器；

数据返回格式：

从设备地址	功能码	数据区字节个数	返回数据区	CRC-L	CRC-H
01H	03H	30H	……	XX	XX

说明：数据区总共有24组数据，48个字节；CRC校验码要根据实际数据得出；

数据最小为:0000H,最大值为:2710H(十六进制),10000D(十进制)



B：修改地址与波特率发送命令举例：(地址由原来的01号变为02号，波特率改为9600<代码为01>)

说明：”写入寄存器的数据”第一字节为修改后的地址码(此数据为02H);第二字节为修改后的波特率代码;代码定义：0--4800bps 1--9600bps 2--19200bps 3--28800bps

数据返回格式：

3、数据说明与数据还原计算

（1）、读到的所有数据格式如下表(例：电流输入量程等于5A时)：

序号	通道 代码	输入 电流	读到的十六 进制数据（Id）		十进制 数据	备注
			高字节	低字节
1	I1	5A	27	10	10000	真有效值
2	I2	5A	27	10	10000	真有效值
3	I3	5A	27	10	10000	真有效值
…	…
23	I23	5A	27	10	10000	真有效值
24	I24	5A	27	10	10000	真有效值

 (2)：实际电流值计算方法

I=Id/10000*电流量程    (AAC)

       其中：Id----从设备读到的电流数据（将二字节转为十进制数据）

如：模块电流量程为5A，从模块中读到的数据值Id=2708H(十六进制)=9992D(十进制)，即实际电流值I=9992/10000*5=4.996A。

I=Id/10000*电压量程    (AAC)

       其中：Id----从设备读到的电流数据（将二字节转为十进制数据）

如：模块电压量程为220V，从模块中读到的数据值Id=2708H(十六进制)=9992D(十进制)，即实际电流值I=9992/10000*220=219.824V。



七、硬件拨盘地址与软件地址选择功能

１、硬件或软件设置功能选择

本板内部设有一个硬件地址和软件地址选择开关,当DZ01短接时,为硬件设置通讯地址和波特率方式;不插短接块时为软件设置通讯地址和波特率方式。



硬件设置地址和波特率：开关短接



软件设置地址和波特率：开关断开

２、拔码开关设置地址与波特率说明

本板内部再设有一个8位DIP双列拨盘开关,当选择硬件设置通讯地址和波特率方式时，用于地址和波特率设定，开关位于“ON“时为“0”；“OFF”时为“1”。

1~6为地址设置，可选地址为：00H~3FH（十六进制）0~63D（十进制）

7~8为波特率设置，可选波特率为，00H~03H（十六进制）0~3D（十进制）

代码定义：0--4800bps 1--9600bps 2--19200bps 3--28800bps
