工程机械显示与电脑控制系统

挖掘机全能电脑板_工程机械全能电脑控制系统

控制系统包括一台电脑，一个七寸触摸屏显示器

电脑板主要功能是负责设备外部各种信号采集，控制信号输出，功率驱动等

显示器主要功能是处理来自电脑板的各种信息，通过分析、运算，显示各种信息，并传送给电脑板，电脑板接收到到显示器通过分析运算过的信息，发出各种控制指今，比如：油门电机、泵流量控制等！

此款电控系统主要功能：

显示：水温、液压油温、燃油量、机油压力、机油油位、水箱水位，空气滤芯透气状态、电池电压、油门档位，怠速位为1，zui高油门为10，

当有报jing信息时，OK字样会消失，显示OK的地方会出现一个感叹号，触摸这个感叹号，可进入故障点查看项页面，主页面上有图案的，也会同时闪亮（秒闪），报jing故障消除以后，立即出现OK字样，自动消除报jing项内容，无需手动清除节约内存空间，确保系统运行快速

显示器主页面下半部为控制操作键区：信息查看、档位显示、报jing状态、设置、功率模式、行走速度、回转锁定、怠速选择、灯光控制、雨刷控制，玻璃喷水、jing报消除

控制：控制电机类型，有传感器的步进电机，无传感器有启点开关步进电机，有传感器直流电机，可以进入显示器相关页面进行设置控制的电机类型；用一只油门旋扭控制油门大小，操作手柄内的小开关实现点动怠速功能，电脑接入压力开关信号，可实现自动怠速功能，无动作约三秒（这个时间可以设置长短）回怠速位，怠速位置可在显示器上进行设置

泵流量控制，可同时控制二路比例电磁阀，可单独用一路，或同时用二路，正电流与负电流，可进入显示器相关页面进行设置，通过主页面上的模式键，可设置泵输出功率大小，分为四个档位-H、M、L、S。比例电流zui大zui小值可修改，以适应发动机功率

行走速度控制，回转锁定与解锁，自动怠速选择功能，高、低灯控制（按一下操作键亮低灯，再按一下高低灯全亮，再按一下，双灯全熄；雨刮控制：分为三速，L、M与H，L为低速扫水，M为中速扫水，H为高速扫水，玻璃喷水键，用于清洗玻璃，按下喷水键的同时会启动扫水雨刮，放开喷水键立即停止喷水，雨刮继续扫水约三秒后停止，当有报jing时，如果要取消jing报声音，按下报jing消除键即可，如果又有其它故障，jing报会再次响起，按取消键即会停止jing报，但报jing点图标依然会在相应的页面秒闪，如果不是严重的故障，可继续工作，等待故障处理后，报jing点会自动消除！

本套控制系统，能兼容各种AD传感器，常开型开关，常闭型开关，进入相应的页面进行设置所用传感器及开关类型即可

AD信号传感器（模拟信号），由于各家产品不尽相同，比如水温传感器，它有正温型与负温型之分，其电阻值大小也有不同，具体是用哪种，确定后，进入相应页面进行选择即可！

油门电机总行程及怠速位置，也可以进入相应的页面进行设置，以适应各类不同机型的设备！

主页面将会显示设备工作时间，时时钟表，年月日显示，在相应的页面可以查看并校正

控制系统电脑板装有二个插头，一条通讯线，每只插头为24针带锁扣，防止松动或脱落！

电脑板内部装有一只电机种类选择开关，与显示屏相关页面同步设置（开关处于左位时为控制直流电机，处于右位时，为驱动步进电机！

本系统显示器及电脑各功能及设定页面介绍：

1，开机画面，可预设一张客户提供的厂家图片，画面大小，满屏，或自定义画面大小，可以是文字，图形，相片等

左侧方块可做厂家标志图标，zui顶部位，可设置厂家名称或其它文字，作为厂家外称显示，可以是文字，电话号码，或图案等

2，查看页面：显示A与B二路比例电流时实数值、发动机时实转速、电池当前电压、前后泵时实压力值

3，设置项：

4，系统设置

5，背光调节，zui小值5，zui大值25，5为zui暗，25为zui亮

6，时钟设置，年、月、日、时、分

7，压力开关状态，断开、闭合状态显示

8，工厂设置，输入工厂密码后，可进入相应的设置选项：

9电平设置，选择压力开关类型，常开型、常闭型（跟据机上所配置的开关类型选择

10，AD（模拟信号）参数设置，用以效正：油门zui大zui小、液压油温度显示值、燃油量显示值、水温显示值、电机传感器位置值、比例电流实际值效正、泵压力显示值效正

11，PWM限值设定，用于限定比例电流zui小与zui大值，zui小为0，zui大为100，对应0-1000MA电流值，此设定置用于发动机功率与泵输出功率匹配，以免发动机失速或熄火、冒烟，保护发动机及主泵，实现节能！

12，串口设置，用于程序下载，或上下位机通讯选择

13，累积工作时间，客户端工作时间累计，五位数，单位为小时，zui大值：99999小时

14，更多设置：报jing、电池、电机、转速、锁机时间设置

15，报jing：AD信号报jing、电平（0或1）信号报jing，用于打开或关闭X项jing报

16，AD报jing：各种模拟信号jing报上下限值的设定，如：水温、燃油量等，设定X项启用报jing或关闭jing报

17，电平报jing：用于设置开关型信号启用或关闭jing报

18，电池设置：二个参数，用于设置实际电池电压的显示

19，电机设置：选择、设置步进电机、直流电机

20，步进电机：zui大行程设定，输出脉冲zui大个数用于电机zui大行程设定，怠速位置脉冲个数，用用定位怠速位置

21，直流电机：设定ADzui大值，定位电机zui大行程，设定怠速AD置，用以设定怠速位置

油门电机在钥匙开关关闭后，会自动关闭发动机，然后油门电机执行杆返回到怠速位置，用以保护油门线，油泵，回怠速位后，电脑及显示器全都断电（电池总开关会关闭）

23，设备工作累积时间，用于记录设备工作总时间，单位为小时，zui大值“99999小时”，方便厂家回访时查阅

22，OK项：清零锁机并设置锁机时间，启动定时锁机功能，单位为小时，到了设定的时间，自动锁定系统，输入厂家发送的密码后，方可重启系统正常工作，内置备用电池，在本机尚未全都解锁之前，不可以拆除备用电池，否则系统立即自动上锁，jing告锁机时间丢失，需要输入解锁密码！这个累积时间，与设备工作时间不是同一个程序，不会影响到工作累积时间，锁机解锁后，这个时间会自动清零，用于下一个锁机时间计时，到时不还款即时锁机，必须得到生产厂家给客户的解锁密码，方可解锁重启系统，重启系统以后，先前所有设置有效，不会丢失任何设置参数，每个解锁密码，只能用一次，下次无效！设备售出以后，无论用户是否在使用或间断使用设备，都会不停的计时，所以，计时时间一到，即上锁

显示器处于锁机状态时，会提示：获取随机码（四位数字），用户将这个随机码发给生产厂家，生产厂家将此随机码输入到“密码生成器”（系统生产厂家会提供），密码生成器会产生一个六位数字的解锁密码，用户将这个密码在显示器上输入，即可解锁！

本系统由深圳市晨立自动化设备有限公司设计开发

可提供安装、使用、维护技术支持

整车线束设计、可配套整车线束，如已有整车各类型传感器，本系统可直接兼容

提供液压系统改造、改良方案，可帮助评估、分析整机性能

提供设备回收再制造技术方案；另常备全功能油门电机，此电机无需任何控制器或电脑板，即可完成所有油门执行功能；备有液压泵流量控制器，同时可控制二路比例电磁阀，正控负控可兼容，内置小液晶显示器及三只设置键。

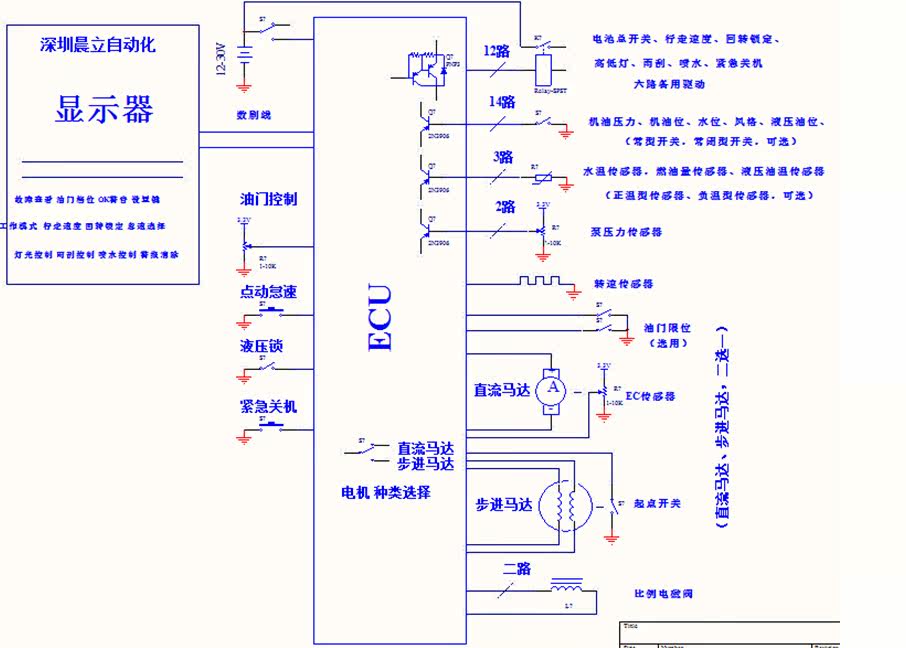

 系统工作原理图：

深圳市晨立自动化设备有限公司

电话：13823536141
