套餐默认为96X96的电表，如有变更请留言备注。本价格不含继电器输出，开关量输入，变送模块输出功能，如有需要根据功能另外选型！本智能仪表可配合本公司的各种电流钳来使用，可实现量程订制化。
50mm电流钳+表套餐：3个50mm孔的电流钳+1个96X96mm的LCD基本型多功能表；电流钳量程可选范围为50A-1000A，根据用户需求配不同规格的电流钳；
20mm电流钳+表套餐：3个20mm孔的电流钳+1个96X96mm的LCD基本型多功能表；电流钳最大测量200A，可根据用户要求订制电表的输入电流量程，实现高精度测量；
50mm电流钳+表+电压夹子套餐：在上面套餐的基础上增加4个黄、绿、红、黑4个颜色的电子夹子；
20mm电流钳+表+电压夹子套餐：在上面套餐的基础上增加4个黄、绿、红、黑4个颜色的电子夹子；
一、产品简介
该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LCD现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
二、技术参数
三、安装与接线
3．1 仪表尺寸
此型号仪表有4种外形，面板尺寸为96X96，120X120两种外形可选配开关量输入，开关量输出，变送输出等功能模块。
外型代号 | 外型尺寸 (mm) | 开孔尺寸 (mm) | 最小安装距离 | 总长 (mm) | |
水平(mm) | 垂直(mm) | ||||
42 | 120×120 | 111×111 | 120 | 120 | 80 |
96 | 96×96 | 91×91 | 96 | 96 | 80 |
80 | 80*80 | 76*76 | 80 | 80 | 80 |
72 | 72*72 | 67*67 | 72 | 72 | 85 |
3．2 安装方法
在固定配电柜开开孔尺寸大小的孔；用固定支架；仪表由前插入安装孔；插入仪表固定支架，并拧紧螺丝固定仪表。
3．3端子接线图
(注1：尺寸不同接线方式都相同)
（注2：电流线星号为进线，进出线接反，电能计量到反相电能。）
四、编程操作
4．1 进入和退出编程状态
进入编程状态:
在测量显示状态时按住“SET”键1秒钟，进入密码认证页面，使用“?”键,“▲”键和“▼”键输入密码 (默认用户密码为1111)，再按“SET”键就进入编程状态页面。注意：如果输入密码按“SET”键后，退出到测量显示状态，则表示输入密码不正确。
退出编程状态：
在编程状态，一直按住“SET”键2秒钟，退出编程状态，会提示用户选择是否保存设置值，“yes”保存设置值，“no”不保存设置值。按“SET”键保存，按其它键不保存。
4．2 编程操作中按键的使用
功能键SET：确认设置值，进入下一项设置或退出设置。
位选键 ?：循环选定要设置的数码管，选定的数码管呈闪烁状态。
增加键 ▲：改变闪烁位数码管的数值(数码管数值从0到9循环)。
减小键 ▼：改变闪烁位数码管的数值(数码管数值从9到0循环)。
5．3设置参数说明
序号 | 序号内容说明 | 显示 | 范围 |
进入菜单密码 | CodE | 0~9999 | |
说明：输入进入菜单的密码，只有密码正确才能进入菜单，出厂预设值为1111 | |||
1 | 接线方式 | NEt | 3P3L、3P4L |
说明：3P3L三相三线接法、3P4L三相四线接法 | |||
2 | 电压倍率 | Pt | 1~9999 |
说明：本项设定的为线路所用PT的倍率，出厂预设定为1，如线路所用PT类型为：10kV/100V，则该项整定值为100 | |||
3 | 电流倍率 | Ct | 1~9999 |
说明：本项设定的为线路所用CT的倍率，出厂预设定为1，如线路所用CT类型为：600A/5A，则该项整定值为120 | |||
4 | 显示方式 | diSP | 0~99 |
说明：0为固定显示方式，手动切换显示项；1~99设置页面为自动切换，设置的值为显视的间隔时间，单位秒 | |||
5 | 通信地址 | Addr | 1~247 |
说明：仪表地址，多机通信时用于识别本机 | |||
6 | 通信波特率 | bAUd | 2400、4800、9600、19200、38400 |
说明：用于设定RS485通讯的波特率，出厂预设值为9600 | |||
7 | 通信数据格式 | dAtA | n.8.1、o.8.1、e.8.1、n.8.2 |
说明：n.8.1无校验位8个数据位1个停止位、o.8.1奇校验8个数据位1个停止位、e.8.1偶校验8个数据位1个停止位、n.8.2无校验位8个数据位2个停止位 | |||
8 | 电能清0 | Eclr | yes、no |
说明：yes电能数据清0，no电能数据不变 | |||
9 | 保存参数修改值选择 | SAVE | yes、no |
说明：yes保存参数修改值，no以前参数值不变 | |||
10 | 菜单进入密码 | Code | 0~9999 |
说明：设置进入菜单的密码，密码预设值为1111 | |||

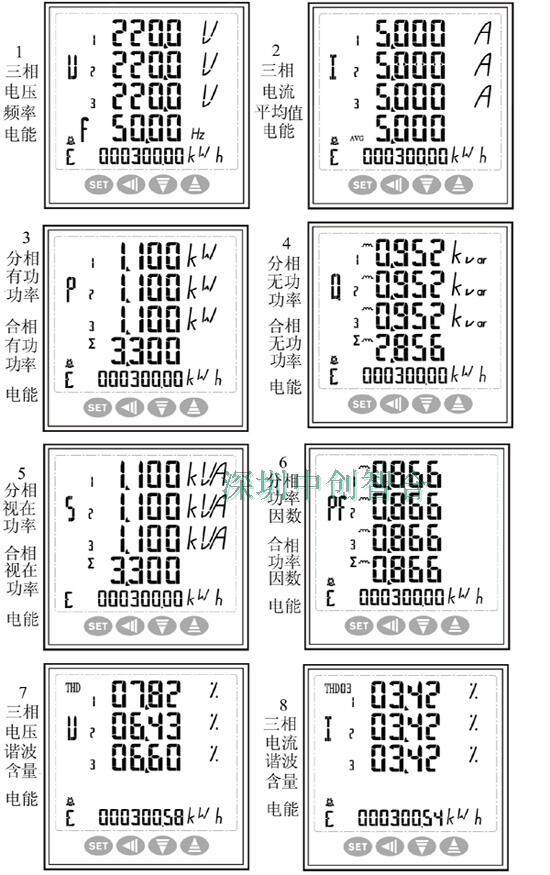

显示页面内容
